Compacte stadsauto: Zekeringenoverzicht in het dashboard

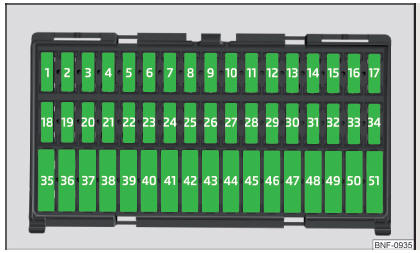

Afb. 168
Afb. 168 Zekeringen

  1. Airconditioning, diagnoseaansluiting
  2. Bediening van de lichtbundelhoogteverstelling, parkeerhulp, instelling van elektrisch verstelbare buitenspiegels, stoelverwarming
  3. Geautomatiseerde schakelbak, motorregelsysteem, stuurbekrachtiging, bedieningshendel onder het stuurwiel, instrumentenpaneel, koelluchtventilator
  4. Airbag
  5. Achteruitrijlicht
  6. Voorruit- en achterruitsproeierinstallatie
  7. Grootlicht - linkerzijde
  8. Grootlicht - rechterzijde
  9. Vrij
  10. Elektrische buitenspiegelverwarming, diagnoseaansluiting, regensensor
  11. Dagrijverlichting
  12. Vrij
  13. Wagenverlichting - linkerzijde
  14. Wagenverlichting - rechterzijde
  15. Wagen met start-stopsysteem: Radio
    Wagen zonder start-stopsysteem: Toetsverlichting, verwarming, geautomatiseerde schakelbak, lichtschakelaar, kentekenplaatverlichting
  16. Wagenverlichting - mistachterlicht
  17. Achterruitwisser
  18. Panoramadak
  19. Centrale vergrendeling
  20. Achterruitverwarming
  21. Achteruitrijlamp, mistlamp
  22. Claxon
  23. Spanningsstabilisator (voor start-stopsysteem)
  24. Grootlichtsignaal
  25. Ruitenwissers voorruit
  26. Wagen met start-stopsysteem: Wagenverlichting
    Wagen zonder start-stopsysteem: Radio
  27. Knipperlichten, remlichten
  28. Keuzehendel van de geautomatiseerde schakelbak
  29. Brandstofpomp
  30. Motorregelsysteem, instrumentenpaneel, regensensor, bedieningshendel onder het stuurwiel, airconditioning
  31. Wagenverlichting - dimlicht (geldt voor wagens met startstopsysteem)
  32. Centraal regelsysteem
  33. Wagenverlichting - stadslicht
  34. Binnenverlichting
  35. Wagenverlichting - rechterzijde (geldt voor wagens met startstopsysteem)
  36. Wagenverlichting - linkerzijde (geldt voor wagens zonder startstopsysteem)
  37. ESC
  38. Rij toetsen, DC-DC spanningsomvormer (geldt voor wagens met start-stopsysteem)
  39. Bedieningshendel onder het stuurwiel, voor- en achterruitsproeierinstallatie
  40. Lambdasonde, koelluchtventilator, aardgasklep, oliedrukklep, klep voor absorptiekoolfilter
  41. Rempedaalschakelaar, koppelingspedaalschakelaar, koelluchtventilator, motorcomponenten
  42. Motorregelsysteem
  43. Brandstofpomp, onderdrukpomp voor remsysteem
  44. Verstuivers, motorcomponenten, brandstofpomp
  45. Bobines, motorcomponenten
  46. 12 volt stopcontact
  47. Aanjager voor airconditioning/verwarming
  48. Stoelverwarming
  49. Elektrische ruitbediening - rechts
  50. Wagenverlichting - dagrijverlichting, grootlicht
  51. Elektrische ruitbediening - links
