Compacte stadsauto: Zekeringen in de motorruimte

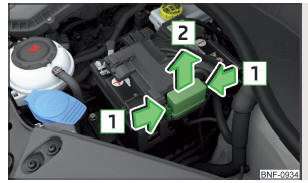

Afb. 171
Afb. 171 Afdekking van de zekeringenhouder verwijderen

De zekeringen bevinden zich onder de afdekking naast de accu " afb. 171.

Zekering vervangen

  • De contactsleutel eruit trekken, het licht en alle elektrische stroomverbruikers uitschakelen.
  • De vergrendelingslippen 1 van afdekking " afb. 171 tegelijkertijd samendrukken.
  • De afdichting in pijlrichting 2 schuiven.
  • De defecte zekering vervangen.
  • De afdekking tegen de pijlrichting in aanbrengen tot deze vergrendelt.

Zekeringenoverzicht in de motorruimte

Afb. 172
Afb. 172 Zekeringen

  1. ABS/ESC
  2. Koelluchtventilator, aanjager voor airconditioning
  3. Koeling-regelsysteem, contactslot
  4. ABS/ESC
  5. Accumodule, contactslot
  6. Contactslot, startmotor
