Afb. 128 Inbouwplaats van sensoren / reikwijdte van sensoren

Het systeem berekent met behulp van ultrasone golven de afstand tussen de bumper en een obstakel. De ultrasoonsensoren bevinden zich in de achterbumper " afb. 128.

Globaal bereik van de sensoren " afb. 128

1. 150 cm
2. 60 cm

Geluidssignalen Met de vermindering van de afstand tot het obstakel wordt het interval tussen de akoestische signalen korter. Vanaf een afstand van ongeveer 30 cm tot het obstakel klinkt een aanhoudende toon - gevarenzone.

Activering/deactivering Het systeem wordt door het inschakelen van de achteruitversnelling geactiveerd.

Bij de activering klinkt een akoestisch signaal.

Het systeem wordt door het uit de achteruitversnelling nemen gedeactiveerd.

Storingindicatie Als na activering van het systeem 3 seconden lang een waarschuwingstoon klinkt en er zich geen obstakel in de buurt van de wagen bevindt, is er sprake van een systeemstoring. De hulp van een specialist inroepen.

Weergave op het display van de radio Swing

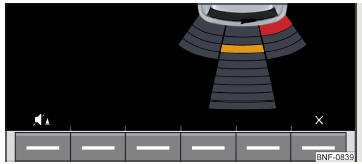

Afb. 129 Functietoetsen en displayweergave

Functietoetsen en displayweergave " afb. 129

Uit-/inschakelen van de akoestische signalen van de parkeerhulp.

Uitschakelen van de parkeerhulpweergave.

Er bevindt zich een obstakel in het botsbereik van de wagen (de afstand tot het obstakel is kleiner dan 30 cm). Het rijden in de richting van het obstakel stoppen!

Er bevindt zich een obstakel buiten het botsbereik van de wagen (de afstand tot het obstakel is groter dan 30 cm).
