Compacte stadsauto: Gloeilampje van dim- en grootlicht vervangen - Variant 1

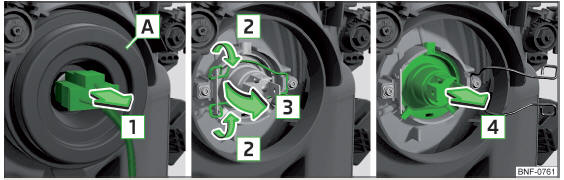

Afb. 174 Gloeilampje van dim- en grootlicht vervangen
Afb. 174 Gloeilampje van dim- en grootlicht vervangen

  • De stekker met het gloeilampje in pijlrichting 1 " afb. 174 eruit trekken.
  • De beschermkap A verwijderen.
  • De borgbeugel in richting van de koplamp drukken en in pijlrichting 2 " afb.174 loshaken.
  • De borgbeugel in pijlrichting 3 openklappen.
  • Het gloeilampje in pijlrichting 4 verwijderen en het nieuwe lampje zodanig aanbrengen, dat de grendelnokken van de sokkel van het gloeilampje in de uitsparingen van de koplamp passen.

Het plaatsen van het gloeilampje gebeurt in omgekeerde volgorde.
