Compacte stadsauto: Bagageruimteafdekking

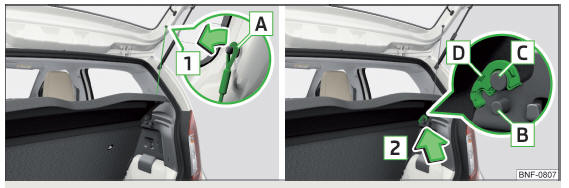

Afb. 83 Bagageruimteafdekking verwijderen
Afb. 83 Bagageruimteafdekking verwijderen

Als de ophangkoorden A " afb. 83 aan de achterklep zijn bevestigd, wordt bij het openen van de achterklep de bagageruimteafdekking (hierna afdekking) mee opgetild.

Omhoogklappen en vergrendelen

  • De afdekking omhoogklappen en aan beide zijden van de achterklep in de pennen B vergrendelen " afb. 83.

Ontgrendelen

  • De opgetilde afdekking omlaagklappen. De afdekking komt los uit de pennen B " afb. 83.

Verwijderen

  • Aan de beide zijden van de achterklep de ophangkoorden A in pijlrichting 1 loshaken " afb. 83.
  • Aan beide zijden aan de onderzijde van de afdekking drukken om deze los te maken van de pennen C .
  • De afdekking in pijlrichting 2 verwijderen.

Aanbrengen

  • De steunen D van de afdekking boven de pennen C plaatsen " afb. 83.
  • Aan de beide zijden op de bovenzijde van de afdekking bij de pennen C drukken. De steunen D moeten aan beide zijden van de bagageruimte in de pennen C vastklikken.
  • Aan de beide zijden van de achterklep de ophangkoorden A vasthaken.
ATTENTIE
  • Tijdens het rijden mogen zich geen voorwerpen op de afdekking bevinden - gevaar voor verwondingen bij een plotselinge remmanoeuvre of een aanrijding!
  • Nooit met omhoog geklapte afdekking rijden - gevaar voor beschadiging van de afdekking.
