Compacte stadsauto: Systeembeschrijving

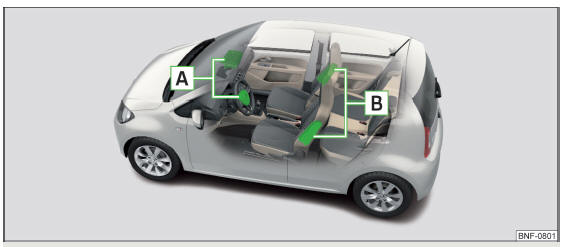

Afb. 8 Inbouwplaatsen van de airbags
Afb. 8 Inbouwplaatsen van de airbags

Inbouwplaatsen van de airbags " afb. 8

  1. Voorairbags
  2. Zij-airbags voor Head-thorax

Voorairbags - Bij het contact met de volledig opgeblazen airbag wordt de voorwaartse beweging van de bestuurder en de bijrijder gedempt en het gevaar voor letsel voor hoofd en bovenlichaam verminderd.

De voorairbags zijn gemarkeerd met het opschrift in het stuurwiel en in het dashboard aan bijrijderszijde.

Zij-airbags Head-thorax - Bij het contact met de volledig opgeblazen airbag wordt de voorwaartse beweging van de inzittenden gedempt en het gevaar voor letsel voor het volledige bovenlichaam (borst, buik en bekken) aan de zijde die naar het portier is gericht verminderd.

De zij-airbags zijn gemarkeerd met een label met het opschrift aan de leuning van de voorstoelen.

Het airbagsysteem bestaat (afhankelijk van de wagenuitvoering) uit de volgende delen.

  • Individuele airbags.
  • Controlelampje in het instrumentenpaneel.
  • Sleutelschakelaar voor bijrijdersvoorairbag.
  • Controlelampje voor bijrijdersvoorairbag in het middenstuk van het dashboard.
