Ford Ka+ - Instructieboekje (2018-2024): Specificatie-overzicht zekeringen

Ford Ka+ - Instructieboekje (2018-2024) / Zekeringen / Specificatie-overzicht zekeringen

Mogelijk is uw auto niet uitgerust met alle functies die in de tabellen met zekeringen worden vermeld. Deze informatie beschrijft alle zekeringen voor alle beschikbare voertuigmodellen.

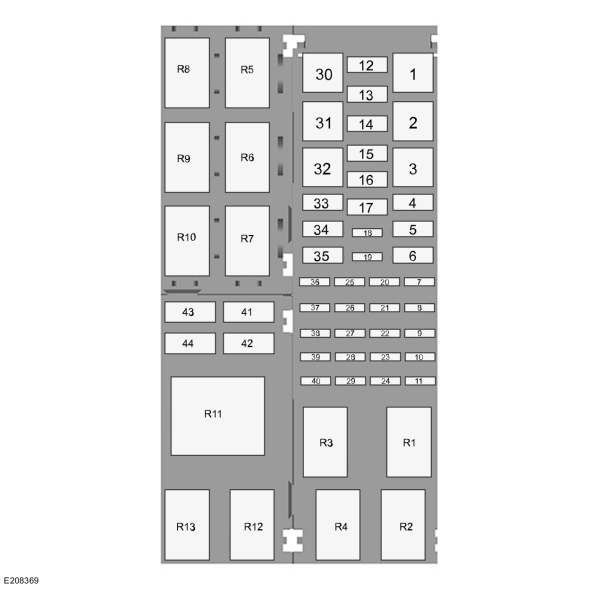

Zekeringkast motorruimte

Zekeringkast motorruimte



Zekering Vermogen zekering (ampère) Beschermde onderdelen
1 40 A Ventilatormotor.
2 - Niet in gebruik.
3 - Niet in gebruik.
4 30 A Vier- en vijfdeurs auto's zonder stoelverwarming. Vijfdeurs auto's met stoelverwarming.
4 40 A Vierdeurs auto's met stoelverwarming.
5 30 A Startmotorrelais
6 - Niet gebruikt
7 - Niet in gebruik.
8 5 A Relaisspoel voedingsmodule. Relaisspoel brandstofpomp. Relaisspoel ontsteking.
9 10 A Aircocompressor.
10 - Niet in gebruik.
11 - Niet in gebruik.
12 - Niet in gebruik.
13 - Niet in gebruik.
14 - Niet in gebruik.
15 - Niet in gebruik.
16 - Niet in gebruik.
17 20 A Aansteker.
18 10 A Claxon.
19 7,5 A Verwarmde buitenspiegels
20 20 A Computer aandrijfregeling.
21 20 A HEGO-sensor. CMS-sensor. Spoelklep. De nokkenasverstelling
22 5 A Relaisspoel airconditioning. Relaisspoel koelventilator.
23 15 A Bobine.
24 - Niet in gebruik.
25 5 A Relaisspoel ruitenwisser.
26 5 A Relaisspoel verwarmde achterruit.
27 10 A Module antiblokkeersysteem. Koplampafstelling.
28 10 A Computer aandrijfregeling.
29 - Niet in gebruik.
30 - Niet in gebruik.
31 40 A Antiblokkeersysteem.
32 - Niet in gebruik.
33 30 A Aanhanger trekken.
34 20 A Stoelverwarming.
35 30 A Koelventilator
36 - Niet in gebruik.
37 20 A Brandstofpomp. Brandstofinjectors.
38 20 A Module elektronische stabiliteitsregeling.
39 10 A Remschakelaar.
40 20 A Claxonrelais.
41 20 A Ruitenwissermotor voor.
42 15 A Achterruitenwissermotor.
43 10 A Claxon.
44 10 A Dagrijlicht.



Relais Geschakelde circuits
R1 Computer motorregeling en belastingen.
R2 Ruitenwisser.
R3 Contactbelastingen.
R4 Dagrijlicht.
R5 Startmotor.
R6 Aircocompressor.
R7 Verwarmde achterruit.
R8 Stoelverwarming.
R9 Claxon (carrosserieregelmodule).
R10 Koelventilator
R11 Niet in gebruik.
R12 Ventilatormotor.
R13 Brandstofpomp.

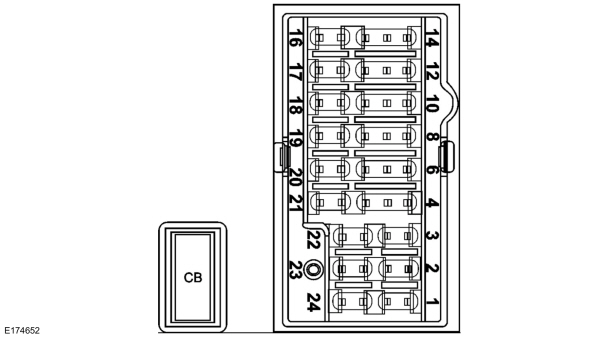

Zekeringkast in passagierscompartiment

Zekeringkast in passagierscompartiment



Zekering Vermogen zekering (ampère) Beschermde onderdelen
1 10 A Audioeenheid (zonder SYNC).
2 30 A Niet in gebruik.
3 20 A Niet in gebruik.
4 7,5 A Logica elektrisch bediende ruiten (sneltoets omhoog/omlaag) Elektrisch bediende spiegels.
6 10 A Klimaatregelmodule SYNC-module. Multifunctioneel display. Geïntegreerd bedieningspaneel GPS-module. USB-lader (zonder SYNC).
8 7,5 A Instrumentenpaneel. Datalink. Gatewaymodule (met SYNC).
10 5 A Module klimaatregeling (zonder airco). Sensor interieurtemperatuur (met EATC). Elektrische stuurbekrachtiging.
12 10 A Airbagregelmodule. Schakelaar deactivering passagiersairbag. Pomp sproeier voorruit.
14 - Niet in gebruik.
16 30 A Ontstekingsrelais carrosserieregelmodule.
17 20 A Accu radiovoeding.
18 10 A Datalink. Gatewaymodule (met SYNC).
19 10 A Contactslot.
20 - Niet in gebruik.
21 10 A Niet in gebruik.
22 10 A Module parkeerhulp achter.
23 20 A Relais elektrische portiervergrendeling.
24 25 A Niet in gebruik.
CB01 30 A Elektrisch bediende ruiten.

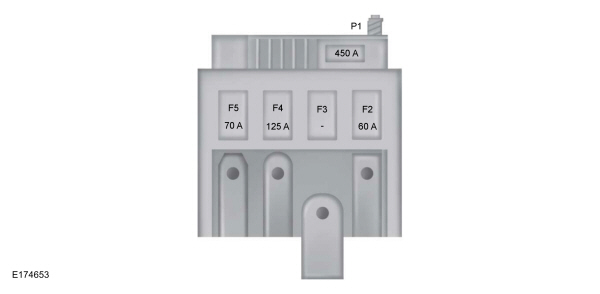

Accuzekeringkast

Accuzekeringkast



Zekering Vermogen zekering (ampère) Beschermde onderdelen
1 450 A Startmotor. Dynamo.
2 60 A Elektrische stuurbekrachtiging.
3 - Aansluitkast in motorcompartiment.
4 125 A Carrosserieregelmodule.
5 70 A Niet in gebruik.
