Compacte stadsauto: Autokrik

WAARSCHUWING

Gebruik alleen de krik die bij uw auto werd geleverd wanneer u een wiel vervangt in een noodsituatie.

Controleer dat de krik niet beschadigd of vervormd is en dat de schroefdraad gesmeerd en schoon is.

Plaats niets tussen de krik en de grond.

Plaats niets tussen de krik en uw auto.
N.B.: Gebruik een krik met een minimaal hefvermogen van 1,5 ton en een hefplaat met een minimumdiameter van 80mm.

De autokrik en de wielmoersleutel uitnemen en opbergen

  1. Verwijder de vloerbedekking van het wiel.

De autokrik en de wielmoersleutel uitnemen en opbergen

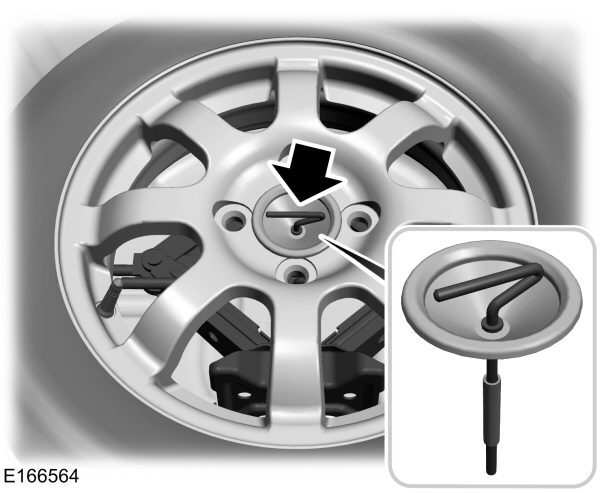

  1. Draai de bout waarmee de reserveband bevestigd is linksom los en neem de reserveband eruit.

De autokrik en de wielmoersleutel uitnemen en opbergen

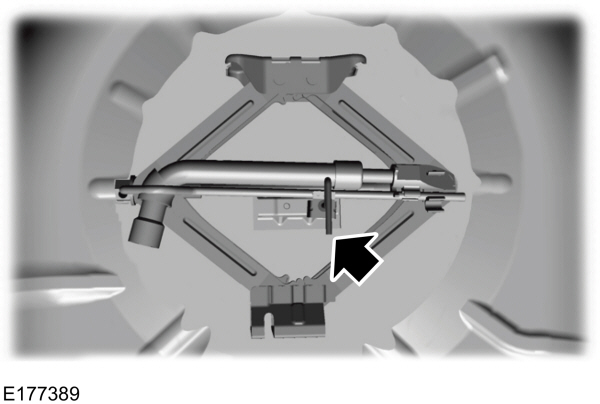

  1. Draai de bout waarmee de autokrik bevestigd is linksom los en neem de autokrik eruit.

De autokrik en de wielmoersleutel uitnemen en opbergen

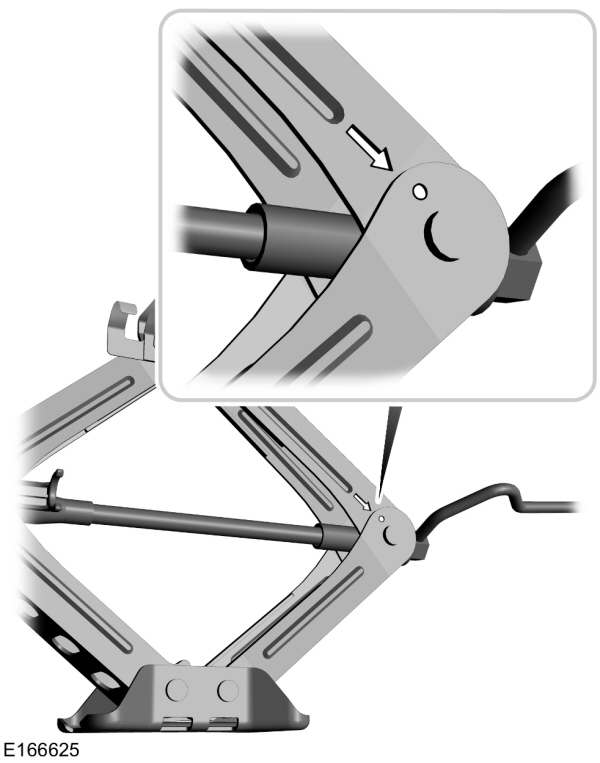

  1. Berg de autokrik en de reserveband goed op door de pijlpunt op de bovenste arm van de krik te laten samenvallen met de markering op de onderste arm.

De autokrik en de wielmoersleutel uitnemen en opbergen

N.B.: Zet de autokrik vast door de borgbout in het rechtergat in de carrosserie te draaien.

  1. Berg de autokrik op en zet deze vast door de bout rechtsom te draaien.

De autokrik en de wielmoersleutel uitnemen en opbergen

N.B.: Zet de lekke band vast door de borgbout in het linkergat in de carrosserie te draaien.

  1. Berg de lekke band op en zet deze vast door de bout rechtsom te draaien.
  1. Leg de vloerbedekking van het wiel terug.
