Volkswagen up, Skoda Citigo - Instructieboekje (2011-2024): Afmetingen

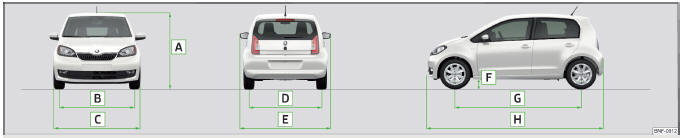

Afb. 184 Wagenafmetingen
Afb. 184 Wagenafmetingen

De wagenafmetingen in de technische wagendocumentatie hebben altijd voorrang boven de informatie in dit instructieboekje.

De hierna vermelde afmetingen gelden voor het basismodel zonder speciale uitvoeringen.

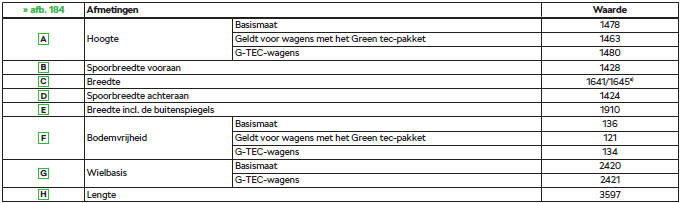

Wagenafmetingen bij rijklaargewicht zonder bestuurder (in mm)

Wagenafmetingen bij rijklaargewicht zonder bestuurder (in mm)

a) Geldt voor 5-deurs.

Overbouwhellingshoek

Afb. 185
Afb. 185 Overbouwhellingshoek

Hoek " afb. 185

  1. Overbouwhellingshoek voor
  2. Overbouwhellingshoek achter

De overbouwhellingshoek-waarden geven de maximale hoek van een helling aan die de wagen met langzame snelheid kan rijden, zonder met de bumper of de bodemplaat de grond te raken. De vermelde waarden komen overeen met de maximale asbelasting voor resp. achter.

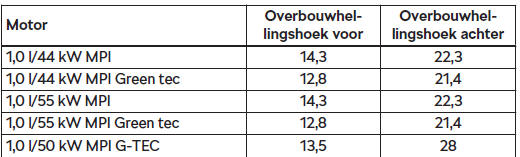

Overbouwhellingshoek (º)

Overbouwhellingshoek (º)
